（4）地面覆盖网络
表4 地面覆盖网络主要系统参数和指标
| 名称 |
主要指标/参数 |
| 频率 |
S波段：2.633-2.660GHz
U波段：470-798MHz
|
| 基本覆盖 |
便携接收：覆盖区域边缘至少70%以上的地点概率可接收
移动接收：覆盖区域内至少90%以上的地点概率可接收
|
| 良好覆盖 |
便携接收：覆盖区域边缘至少95%以上的地点概率可接收 |
| |
移动接收：覆盖区域内至少99%以上的地点概率可接收 |
| 单频网相邻发射台间距 |
≤15.36Km≤15.36Km |
69、S波段卫星传输覆盖是如何实现的？
CMMB系统使用S波段卫星通过广播信道和分发信道实现全国范围的移动多媒体广播电视信号的有效覆盖。广播信道用于CMMB终端直接接收，Ku波段上行，S波段下行；分发信道用于地面增补转发接收，Ku波段上行，Ku波段下行，由地面增补网络转发器转为S波段发送到CMMB终端。CMMB卫星传输覆盖如图2所示。

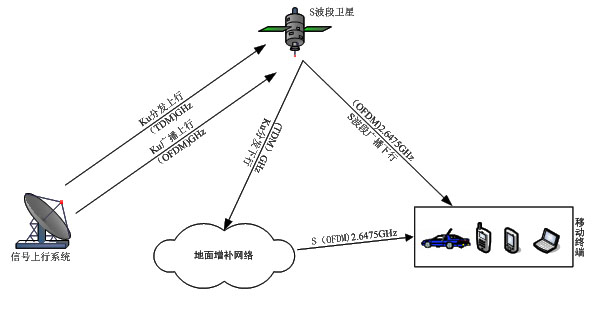

图2 CMMB系统卫星链路架构
在CMMB卫星传输覆盖中，广播信道直接提供全国大范围的S波段CMMB信号覆盖，分发信道提供S波段地面增补覆盖网的CMMB信号，实现卫星阴影区S波段CMMB信号的增补转发。
70、什么是S波段地面增补网络？
S波段地面增补网络是为解决S波段卫星信号阴影区而需要建立的地面增补覆盖网络。在S波段地面增补转发过程中，根据阴影遮挡范围和实际覆盖环境，采用移频和同频两种转发方式。
（1）移频转发方式（Ku-S）
接收卫星Ku波段下行信号，信号经过变频放大后以S波段频率重新发射，使覆盖范围内的S波段OFDM信号强度达到接收要求。
（2）同频转发方式（S-S）
接收卫星S波段OFDM下行信号，信号经过放大之后以S波段频率重新发射，使覆盖范围内的S波段OFDM信号强度达到接收要求。
71、S波段地面增补网与S波段卫星系统是如何同步的？
地面增补网与卫星系统同步的关键是确保S波段卫星信号到达接收终端的时间与S波段地面增补设备转发信号到达接收终端的时间一致。要实现地面增补网与卫星系统同步，关键是确定地面增补转发器转发信号的发送时刻。地面增补转发器转发信号发送时刻关系如图3所示。

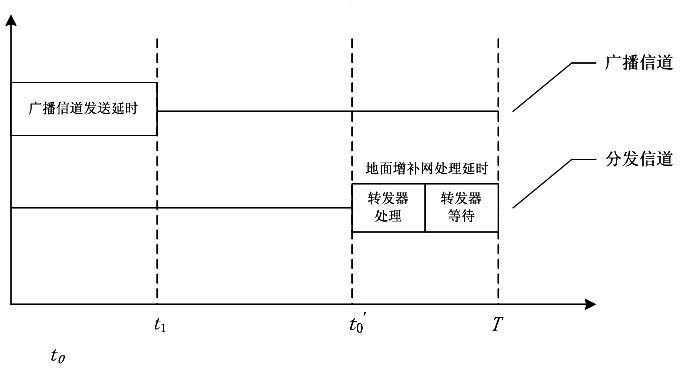

图3 地面增补转发器转发信号发送时刻关系示意图
在地面增补转发器转发信号发送时刻关系图中，一定区域内广播信道与分发信道卫星传输链路时间相同；考虑到地面信号在其覆盖范围内到达接收终端的时间可以忽略不计，因此广播信道发送延时与地面增补处理延时时间相同时，即可保证地面增补网转发信号的发送时刻与广播信道信号到达地面的时刻一致。地面增补转发器转发信号的发送时刻为：
T=t1+(t0'-t0)
其中：
T：地面增补网转发发送时刻/广播信道接收时刻
t1：广播信道发送时刻
t0：分发信道发送时刻
t0'：分发信道接收时刻
在具体实现中：
（1）分发信道发送时刻必须早于广播信道发送时刻，分发信道发送时刻提前广播信道发送时刻不大于250ms；
（2）分发信道将广播信道发送时刻、分发信道发送时刻、地面增补网转发发送时刻等系统同步信息填充至分发信道数据流中发射到地面增补网络；
（3）地面增补转发器接收并提取同步信息，控制地面增补信号发送。
